一、設備用途

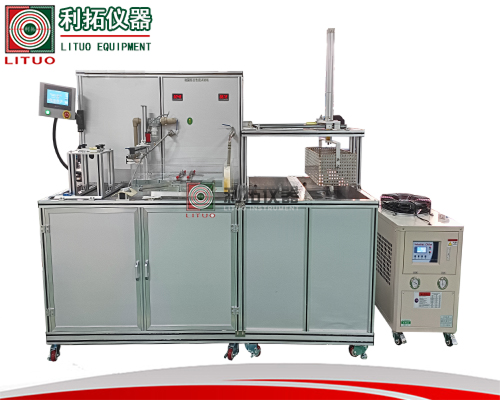

利拓儀器地漏綜合測試機作為地漏產品質量檢測的核心設備，核心功能是模擬地漏在實際使用場景中的各類工況，通過標準化、系統化的測試流程，對地漏的排水性能、防堵塞能力、密封性、耐腐蝕性及耐用性等關鍵性能進行全方位精準檢測，解決地漏生產企業、質檢機構及科研單位在產品質量把控中存在的檢測維度單一、測試數據不準確、潛在質量隱患難排查等問題。
在具體性能指標測試方面，該設備可實現多項關鍵指標檢測：一是排水性能測試，模擬不同水量、水流強度的排水場景，檢測地漏單位時間內的排水量、排水速度及排水通暢性，評估其在實際使用中應對淋浴、洗漱等不同排水需求的能力；二是防堵塞能力測試，通過向地漏通入含特定雜質（如毛發、纖維、泥沙等）的污水，觀察地漏是否出現堵塞，檢測其防堵塞結構設計的合理性及自清潔能力；三是密封性測試，分為水封密封性和防臭密封性測試，水封密封性測試檢測地漏水封高度是否符合標準，能否有效阻止下水道異味返溢；防臭密封性測試模擬管道負壓、正壓等工況，檢測地漏密封部件（如密封蓋、密封圈）的密封效果；四是耐腐蝕性測試，通過鹽霧測試、化學試劑浸泡等方式，模擬地漏在潮濕、酸堿環境下的使用場景，檢測其表面涂層、材質的耐腐性能，評估使用壽命；五是耐用性測試，通過多次循環模擬地漏開啟、關閉、排水等操作，檢測其核心部件（如閥體、密封件、開啟機構）的磨損、老化情況，評估產品長期使用的可靠性。
二、設備組成
1.機架結構：采用高強度鋁合金或鋼材焊接成型，整體結構設計符合力學原理，具備優異的穩定性和承載能力。主要功能是為設備各系統提供穩固的安裝基礎，確保測試過程中設備無晃動、無變形，同時機架表面經過防腐處理，可適應潮濕的測試環境；機架上預留標準化安裝接口，方便各系統部件的組裝、調試及后期維護，且可根據不同規格地漏的測試需求，靈活調節測試平臺高度、夾持裝置位置等，滿足多樣化測試場景。
2.供水與排水系統：由水箱、增壓泵、流量控制閥、管道系統及排水回收裝置組成。水箱用于儲存測試用水，配備水位監測裝置，可實時顯示水量并自動補水；增壓泵為供水提供穩定壓力，結合流量控制閥可精準調節供水壓力、流量，模擬不同強度的排水工況；管道系統采用耐腐蝕材質，確保水流輸送順暢，且管道布局合理，可實現多角度、多方位向地漏供水；排水回收裝置用于收集測試后的污水，經過濾處理后可循環利用，既節約水資源，又避免污水直接排放造成污染。
3.控制系統：搭載工業級可編程控制器（PLC），配合觸摸屏操作界面及數據采集軟件，實現對整個測試過程的自動化控制。操作人員可通過觸摸屏設置測試參數（如供水壓力、流量、測試時長、循環次數等），系統根據預設參數自動控制供水、排水、夾持等動作；同時，數據采集模塊實時采集測試過程中的關鍵數據（如排水量、壓力值、密封性能參數等），并將數據存儲至本地數據庫或上傳至計算機，支持?jǐn)?shù)據導出、報表生成，方便后期分析與追溯。
4.測量與檢測系統：包含多種高精度檢測部件，如流量傳感器、壓力傳感器、液位傳感器、扭矩傳感器及高清圖像采集裝置。流量傳感器用于精準測量地漏的排水量、排水速度；壓力傳感器監測供水壓力、管道內負壓 / 正壓值，評估密封性；液位傳感器檢測地漏水封高度，判斷是否符合標準；扭矩傳感器用于測試地漏開啟、關閉時的操作力矩，評估使用便捷性；高清圖像采集裝置可實時拍攝地漏測試過程（如防堵塞測試中雜質的流動、密封件的貼合情況），結合圖像分析軟件，輔助判斷產品性能是否達標。
5.夾持與模擬工況系統：由可調節夾持裝置、模擬管道組件及工況模擬模塊組成。夾持裝置采用柔性夾持結構，可牢固固定不同形狀、尺寸的地漏，避免測試過程中地漏移位，同時防止損壞地漏表面；模擬管道組件按照實際建筑排水管道規格設計，可模擬地漏與下水道連接的真實場景，確保測試結果更貼合實際使用情況；工況模擬模塊可實現負壓、正壓、溫度變化等特殊工況的模擬，如通過真空泵制造管道負壓，測試地漏防臭密封性能，通過加熱裝置調節測試環境溫度，評估地漏在不同溫度下的性能穩定性。
6.安全防護系統：包含多重安全保護裝置，保障設備運行及操作人員安全。一是漏電保護裝置，當設備出現漏電故障時，自動切斷電源，防止觸電事故；二是過載保護裝置，當供水壓力、電機負載等超過額定值時，系統自動停機并報警，避免設備部件損壞；三是防水保護裝置，設備關鍵電氣部件采用防水封裝設計，且機架配備防水擋板，防止測試過程中水流濺入電氣系統，引發故障；四是緊急停止按鈕，安裝在設備操作區域顯眼位置，當出現緊急情況時，操作人員可快速按下按鈕終止測試，保障人員與設備安全。
三、主要技術參數
1.適用地漏規格：可兼容圓形、方形、長方形等多種形狀地漏，覆蓋常見的家用、商用地漏尺寸，包括普通規格及定制化大尺寸地漏，滿足不同場景下地漏的測試需求。
2.供水參數范圍：供水壓力可根據測試標準調節，覆蓋家庭、公共場所（如商場、酒店）等不同場景的排水壓力需求；供水流量可精準控制，支持小流量滴漏、大流量沖擊等多種水流工況模擬。
3.密封性測試范圍：可模擬管道正壓、負壓工況，壓力值調節范圍符合國家及行業相關標準，能精準檢測地漏在不同壓力環境下的密封性能；同時支持水封高度檢測，檢測范圍覆蓋各類地漏的標準水封高度要求。
4.耐用性測試次數：可自由設定測試循環次數，支持單次測試、多次連續循環測試，循環次數范圍滿足地漏長期使用可靠性評估需求，能模擬數年甚至數十年的使用頻次。
5.耐腐蝕性測試條件：支持鹽霧測試、化學試劑浸泡測試等多種耐腐測試方式，鹽霧濃度、測試溫度、浸泡時間等參數可根據測試標準調節，覆蓋不同材質地漏的耐腐性能檢測需求。
6.數據采集精度：各傳感器（流量、壓力、液位等）的采集精度符合工業級高精度標準，數據誤差控制在行業允許范圍內，確保測試數據的準確性與可靠性，為產品質量評估提供精準依據。
四、測試 / 工作原理
地漏綜合測試機基于“場景模擬 + 精準檢測 + 數據量化” 的核心原理，通過各系統協同工作，實現對地漏性能的全面評估，具體工作流程如下：
首先，操作人員根據測試需求（如檢測排水性能、密封性等），在控制系統觸摸屏上設置對應的測試參數，如供水壓力、流量、測試時長、循環次數等，同時將待測試地漏固定在夾持裝置上，調整模擬管道組件與地漏連接，確保貼合緊密無泄漏。
若進行排水性能測試：控制系統發出指令，供水系統啟動，水箱內的水經增壓泵增壓、流量控制閥調節后，按設定壓力和流量通過管道系統輸送至地漏；測量系統的流量傳感器實時采集排水流量、速度數據，壓力傳感器監測供水壓力，數據同步傳輸至控制系統；系統對數據進行處理分析，生成排水量 - 時間曲線、排水速度變化趨勢等報表，判斷地漏排水性能是否達標。
若進行密封性測試（以水封密封性為例）：供水系統向地漏注水，直至形成水封，液位傳感器實時監測水封高度，判斷是否符合標準；隨后，模擬管道組件通過真空泵制造管道負壓，壓力傳感器監測管道內負壓值，同時高清圖像采集裝置觀察地漏是否出現異味返溢、水封破壞等情況；若進行防堵塞測試：供水系統將含預設雜質（毛發、泥沙等）的污水輸送至地漏，流量傳感器實時監測排水速度變化，若排水速度明顯下降或中斷，判定地漏出現堵塞，同時圖像采集裝置記錄雜質堵塞位置、形態，輔助分析防堵塞結構缺陷。
在整個測試過程中，控制系統全程監控各系統運行狀態，若出現參數異常（如壓力超標、水量不足），立即觸發報警機制并自動調整，若故障無法自動排除，則啟動緊急停止程序；測試完成后，系統自動生成測試報告，包含測試參數、原始數據、分析結果及判定結論，支持?jǐn)?shù)據導出與打印，為產品質量評估、優化改進提供完整依據。
五、應用場景
（一）適用行業及場合
地漏綜合測試機廣泛應用于地漏生產制造行業、建筑建材質量監督行業、第三方檢測機構及科研單位，具體適用于以下場合：
1.生產線上的質量檢驗：在地漏批量生產過程中，對每批次產品進行抽樣檢測或全檢，及時發現生產工藝缺陷（如密封件安裝偏差、水封高度不達標、表面涂層脫落等），確保出廠產品質量符合國家及行業標準，避免不合格產品流入市場。
2.研發部門的產品優化：地漏生產企業研發新型地漏（如防臭型、大排量型、智能型）時，利用該設備對不同設計方案的樣品進行多維度測試，對比分析排水性能、密封性、耐用性等參數，驗證設計合理性，為產品結構優化、材質升級提供數據支持，加速新產品研發進程。
3.第三方檢測機構的認證測試：作為第三方檢測機構開展地漏產品質量認證、型式試驗、抽檢的核心設備，按照 GB/T 27710-2011《地漏》等國家標準，對企業送檢樣品或市場抽檢樣品進行檢測，出具具有法律效力的檢測報告，為產品市場準入、招投標、質量仲裁提供依據。
4.建筑工程質量管控：建筑施工企業在采購地漏時，利用該設備對供應商提供的樣品進行檢測，評估產品質量是否滿足工程項目需求（如酒店、醫院等場所對地漏防臭、耐腐性能的高要求），從源頭把控建筑排水系統質量，避免因地漏質量問題引發后期漏水、異味等隱患。
（二）針對不同用戶的價值
1.生產廠家：對地漏生產廠家而言，該設備是提升產品質量、增強市場競爭力的關鍵工具。通過標準化檢測，可有效降低產品不合格率，減少售后維修成本及客戶投訴；同時，基于測試數據優化生產工藝（如調整密封件材質、改進水封結構），提升產品核心性能，打造差異化競爭優勢，幫助企業在激烈的市場競爭中占據主動。此外，設備支持批量檢測，可提高質檢效率，適配大規模生產需求，保障生產進度。
2.質檢機構：對于質量監督檢驗機構，地漏綜合測試機是履行監管職責、維護市場秩序的重要裝備。借助該設備，可實現對地漏產品質量的客觀、公正檢測，及時發現市場上的劣質產品（如低標準水封、易腐蝕、易堵塞地漏），對生產企業進行督促整改，防止不合格產品危害消費者權益；同時，通過積累大量測試數據，分析行業質量現狀，為制定、更新行業標準提供數據支撐，推動整個地漏行業質量水平提升。
3.科研單位：對于建筑建材、材料科學等領域的科研單位，該設備是開展地漏相關技術研究的重要平臺?？蒲腥藛T可利用設備模擬復雜工況（如極端溫度、高濃度腐蝕環境），研究新型材料（如抗菌防腐合金、環保密封材料）在了你漏上的應用效果；也可針對地漏防堵、防臭、節能等技術難題，開展創新性試驗，探索優化方案（如新型防堵結構、智能排水控制技術），推動地漏產品向更高效、更耐用、更環保的方向發展，為行業技術進步提供理論與實踐支持。
六、操作注意事項
1.設備操作前準備：操作人員必須經過專業培訓，熟悉地漏綜合測試機的結構、工作原理、操作流程及安全規范，考核合格后方可上崗；操作前需對設備進行全面檢查，包括機架是否穩固、管道連接是否緊密無泄漏、各傳感器是否校準（如流量傳感器、壓力傳感器需定期校準，確保精度）、水箱水量是否充足、電氣系統是否正常（無漏電、異響）；同時清理測試區域，確保周圍無障礙物，測試平臺清潔干燥，避免影響測試操作或造成安全隱患。
2.樣品安裝規范：安裝地漏樣品時，需根據地漏形狀、尺寸調整夾持裝置，確保夾持力度適中—— 既保證地漏固定牢固，無移位、松動，又避免過度夾持損壞地漏表面或結構；與模擬管道連接時，需在接口處加裝適配密封墊，確保連接緊密，防止測試過程中出現漏水，影響測試數據準確性；若測試帶特殊結構的地漏（如智能地漏、多通道地漏），需提前確認設備接口、控制參數是否適配，必要時聯系廠家進行定制化調整。
3.測試過程安全管控：測試過程中，操作人員需堅守崗位，通過觸摸屏實時監控設備運行狀態（如壓力、流量、溫度等參數），若出現參數異常（如壓力驟升、管道漏水、設備異響），應立即按下緊急停止按鈕，切斷電源并排查故障，待問題解決后方可重新啟動；嚴禁在設備運行時打開防護蓋板、觸碰運動部件或管道接口，防止水流濺出、部件誤傷；測試腐蝕性液體或進行鹽霧測試時，需佩戴耐腐蝕手套、護目鏡等防護用品，避免化學試劑接觸皮膚、眼睛，同時確保測試區域通風良好，減少有害氣體積聚。
4.設備維護保養要求：定期對設備進行維護保養，每日測試結束后，需排空水箱及管道內的積水，用清水沖洗管道系統，防止水垢、雜質殘留堵塞管道或腐蝕部件；每周檢查各連接部位（如管道接口、夾持裝置）的緊固情況，若出現松動及時擰緊；每月對傳動部件（如夾持裝置的導軌、電機軸承）添加潤滑油，減少磨損；每季度對傳感器進行校準，確保檢測精度符合要求，校準記錄需存檔備查；設備長期不使用時，需切斷電源，對金屬部件進行防銹處理，覆蓋防塵罩，并存放在干燥、通風的環境中，避免潮濕、灰塵導致設備損壞。
5.應急處理措施：若測試過程中出現管道破裂、大量漏水，應立即停止供水并切斷電源，用防水布覆蓋泄漏區域，防止水流蔓延損壞電氣系統，待積水清理完畢后，檢查管道破損情況，更換損壞部件并重新測試；若出現電氣故障（如漏電、控制系統死機），嚴禁自行拆卸維修，需立即聯系設備廠家專業技術人員，提供故障現象、測試參數等信息，由專業人員排查維修；若發生化學試劑泄漏（如耐腐測試中試劑溢出），需立即佩戴防護用品，用專用吸附材料清理泄漏物，避免試劑擴散，同時通風換氣，確保環境安全后再進行后續處理。
